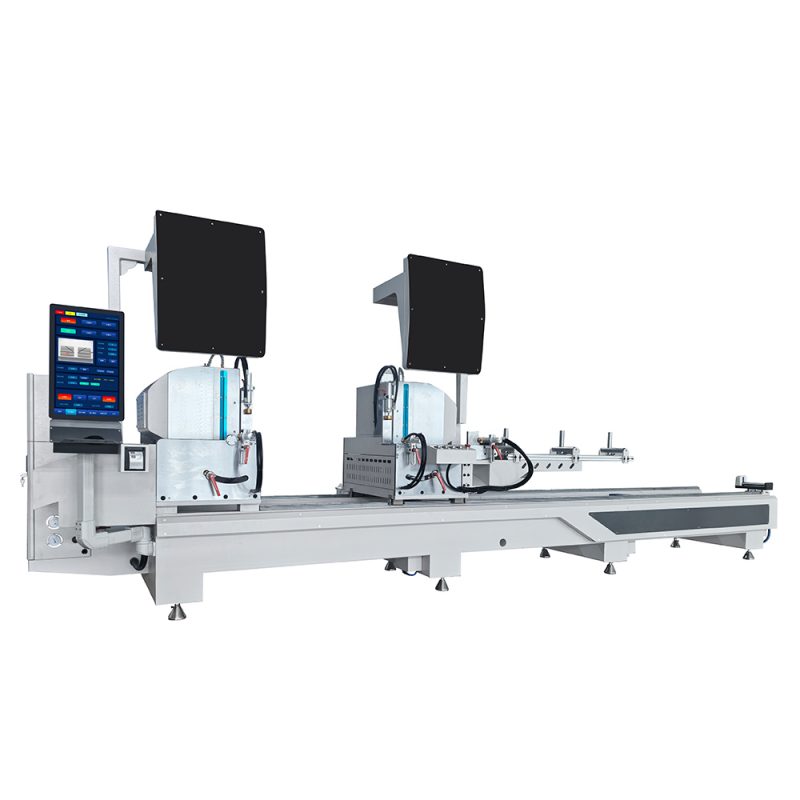

Machine de découpe de précision numérique
SL - LJZ2JX -CNC-500 х 4200
Fonctions:
L ‘équipement préféré pour la connexion intelligente des portes et fenêtres, principalement utilisé pour la découpe personnalisée CNC de profilés en alliage d’aluminium, de profilés de murs-rideaux et d’autres matériaux
Caractéristiques:
Contrôle informatique de qualité industrielle, directement connecté au logiciel de conception.
Conception de carrosserie robuste, moulage de tête intégral, performances stables et fiables.
Changez automatiquement les angles de sciage pour obtenir un retournement à 45° et une coupe à 90° des profils.
Le système d’alimentation de mouvement adopte des guides linéaires importés avec une haute précision et une bonne stabilité.
Le système électrique adopte un PLC dédié CNC et un écran tactile LCD dédié CNC, interface homme-machine conviviale.
Pilote et servomoteur dédiés CNC de Qinglan Technology, haute précision de fonctionnement.
Broche de haute précision et roulements importés, cylindre d’amortissement de haute qualité et électrovanne de marque, haute précision de coupe.
Un dispositif spécial de protection d’isolation contre les impacts du réseau est ajouté pour protéger la sécurité du système CNC et éliminer les interférences du réseau.
Lame de scie diamantée, haute précision de traitement et grande durabilité.
L’utilisation est simple et intuitive, facile à maîtriser, l’aide et les invites pendant l’opération sont simples et claires, et l’interface homme-machine est conviviale.
Amélioration des inconvénients du fonctionnement compliqué de la scie CNC traditionnelle, améliorant ainsi l’efficacité de la production et réduisant l’intensité du travail.
Équipé d’un lecteur de codes-barres et d’une imprimante, il peut être connecté au logiciel de conception de portes et fenêtres, recevoir la liste des matériaux de traitement et générer un code QR pour le traitement ultérieur
Principaux paramètres techniques
| Modele | LJZ 2J -CNC-500*4200 | Largeur de coupe | max 1 2 5mm |
| Puissance entrée | 380V 50Hz | Angle de sciage | 90°、 45° |
| Puissance moteur | 2×3KW, total power 7.0 KW | Précision de positionnement | ≤0.2mm |
| Vitesse | 3000r/min | Présision de l’angle de rotation | ±5′ |
| Air de travail | 0.5-0.8MPa | Platitude | ≤0.10 |
| Alimentation d’air | 60L/min | Rugosité | Ra12.5um |
| Longueur coupe | 3 8 0-4200mm | Dimensions (mm) | 5 9 60x1400x2000 |
| Lame de scie | Ø 500 *Ø30*4.4mm* 120 T | poids (Kg) environ. | 2000 |
Tableau de configuration des principaux composants:
| Numero | Nom du composant | marque | Remarque |
| 1 | Ordinateur industriel | Qinglan Technology | |
| 2 | Ordinateur personnel | Création militaire | |
| 3 | Système d’entraînement’ | Navigation | |
| 4 | Composants pneumatiques | Han Sanhe | |
| 5 | Composants électriques | Schneider | |
| 6 | Spindle | Tianyang | |
| 7 | Lames de scie | Heyuan (customizable brand) | |
| 8 | Guide rail | P E K |
Applications:
