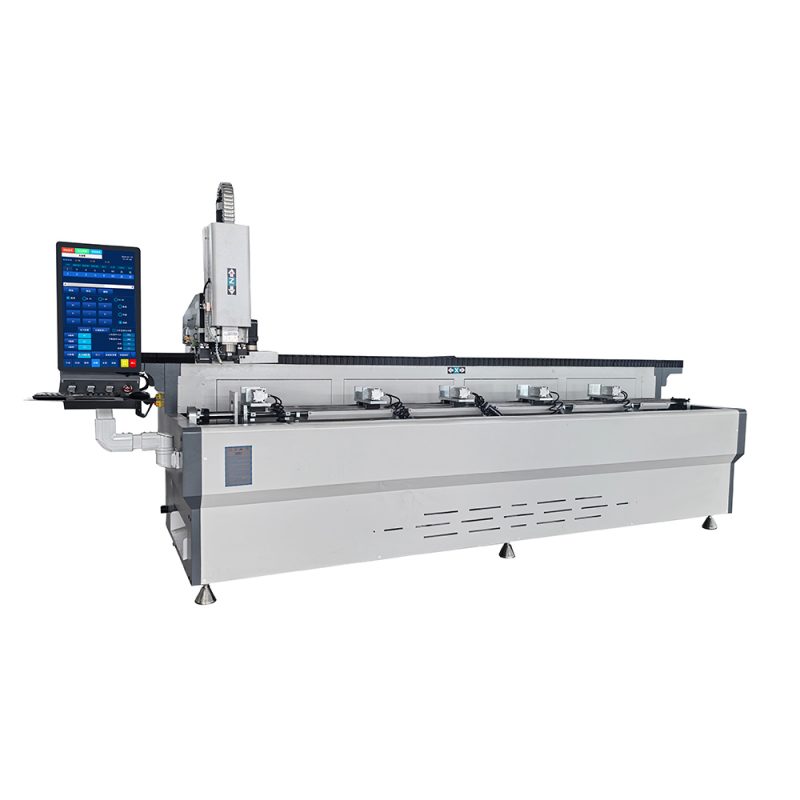

Fraiseuse numérique CNC
SL - SKZX-A3-CNC-3000
Fonctions:
L’équipement préféré pour le traitement intelligent des portes et fenêtres, principalement utilisé pour le traitement flexible des trous de poignée, des trous de transmission et des rainures des portes et fenêtres en aluminium, des portes et fenêtres en plastique
Caractéristiques:
Contrôle informatique de qualité industrielle, directement connecté au logiciel de conception.
Conception de carrosserie robuste, conception mécanique scientifique, performances stables et fiables.
La conception mécanique unique protège les coins pointus des profils et évite les rayures.
Adoptez une paire de mouvements linéaires de haute précision et une vis à billes pour assurer un fonctionnement fluide et une précision de positionnement et de traitement élevée.
Adopter une broche électrique à fréquence variable à grande vitesse de haute qualité pour assurer le traitement stabilité, rotation stable, faible bruit et forte capacité de coupe
Avec fonction de sauvegarde du programme, facile et rapide à utiliser
La table de travail motorisée peut pivoter automatiquement de 90° vers l’intérieur et l’extérieur, et de 180° horizontalement. Le dispositif de fixation de la pièce est mobile à gauche et à droite.
Amélioration de la complexité des opérations traditionnelles, augmentation de l’efficacité de la production et réduction de l’intensité du travail
Équipé d’un lecteur de codes-barres, connecté aux données du logiciel de conception de portes et fenêtres, scanne la liste des matériaux de traitement pour le traitement
Principaux paramètres techniques:
Nom | Données | Nom | Données |
Tension d’entrée | 380V 50HZ | Pression d’air de travaille | 0.6 -0.8MPa |
Puissance totale | 4.5KW | Consommation de gaz | 100L/min |
Vitesse de la fraise | 8000-18000r/min | Puissance de la broche | 3.5KW |
Déplacement de l’axe X | 3000mm | Vitesse de l’axe X | 0-30m / min |
Déplacement de l’axe Y | 360mm | Vitesse de l’axe Y | 0-30m / min |
Déplacement de l’axe Z | 320mm | Vitesse de l’axe Z | 0-30m / min |
Dimensions | 3500 * 1800 * 2000mm | poids | 1600kg |
Main components configuration table:
Numéro | Nom du composant | marque | Remarque |
1 | Ordinateur industriel | technologie Qinglan |
|
2 | Ordinateur personnel | technologie Qinglan |
|
3 | système d’entraînement | Navigation |
|
4 | Composant pneumatiques | Han Sanhe |
|
5 | Composants électriques | Schneider |
|
6 | broche | Innovation participative |
|
7 | guide | P E K |
|
8 | Convertisseur fréquence | Zhongchen/Hongke |
|
